公路工程伴侣说明
软件功能：
本软件是在公路平竖曲线计算工具MXYH基础上改进升级而来，主要功能有：
1.按指定桩号间距、中边桩距离计算任意平曲线中桩、边桩坐标及方位角；
2.在百度地图中显示、截取工程布置图(含桥涵、填方挡墙)；
3.按指定桩号间距、中边桩距离、及横坡度计算中桩、边桩高程；
4.将平曲线、竖曲线计算成果汇总在一起，并可任意指定桩号、每侧点位数、宽度、坡度、交叉角度；
5.绘制类似BIM的三种形式的3D路线CAD图(含填方挡墙)；
6.计算填挖土石方数量并绘制CAD图(含填方挡墙)。
基本约定：
1、本软件在处理平曲线或竖曲线时，都是分段进行的，不同的线段类型如直线段、圆曲线段、缓和曲线段都必须分开，分别填写在基础数据输入窗中不同的行内，因为只有这样才能处理包括不完整缓和曲线在内的所有曲线类型。
2、角度表示方法：方向用半角的“+”、“-”号表示，左转用“-”号，右转用“+”；大小以“ddd.ffmmmm”的形式表示，如-9度6分8.22秒写成-9.060822。
3、坡度表示方法：坡度用小数表示，升坡为正，降坡为负，如降坡2.5％写成-0.025。

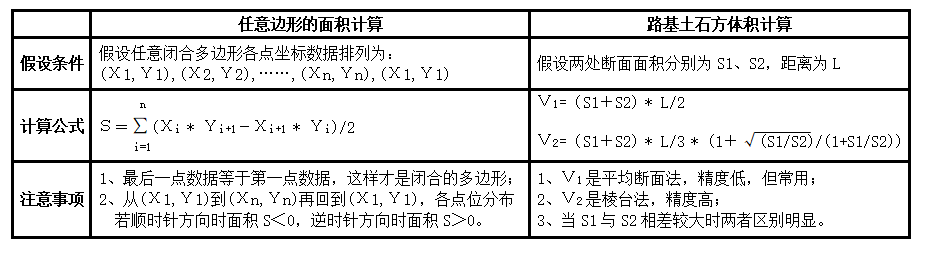

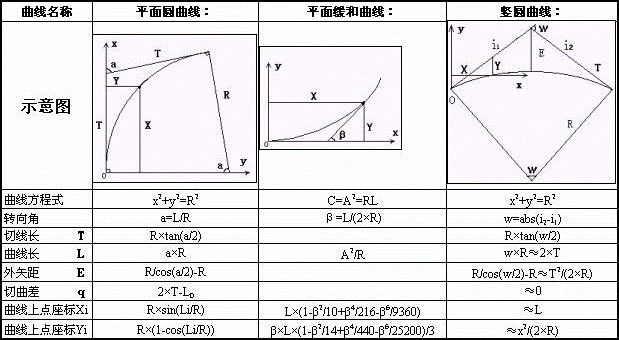

基本计算公式：

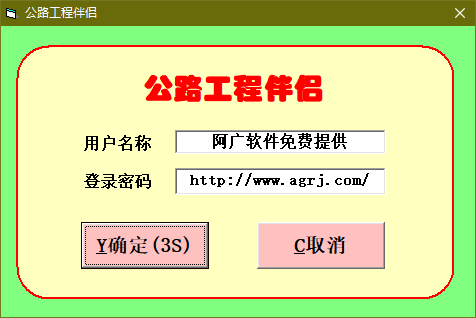

登陆界面：
综合设置信息界面：需要依据设计填写

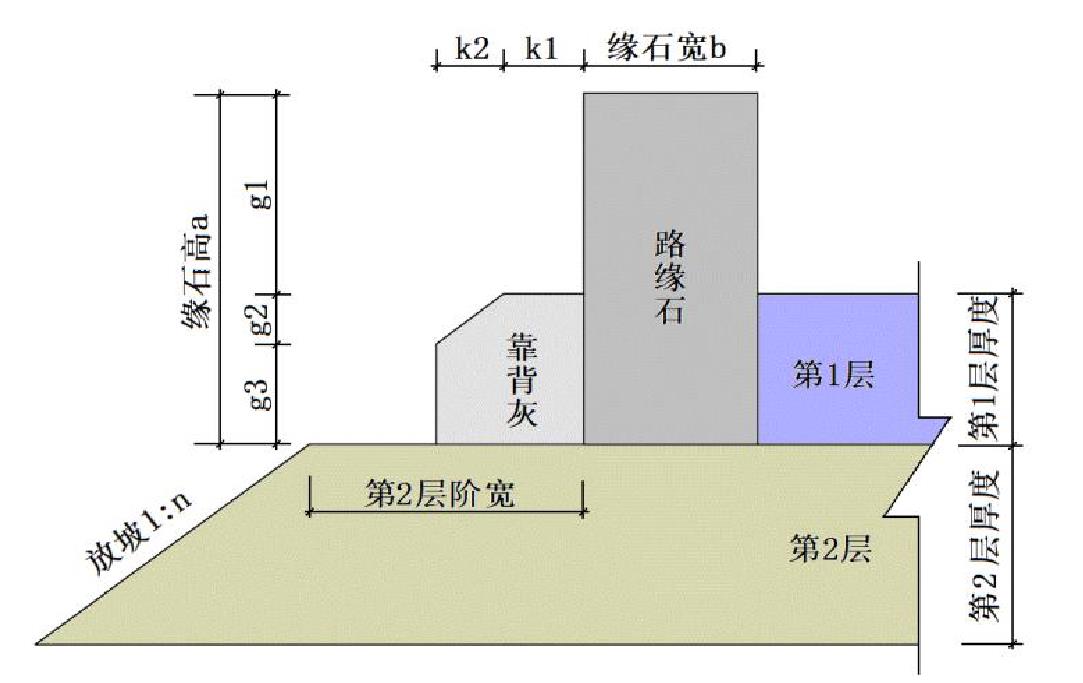

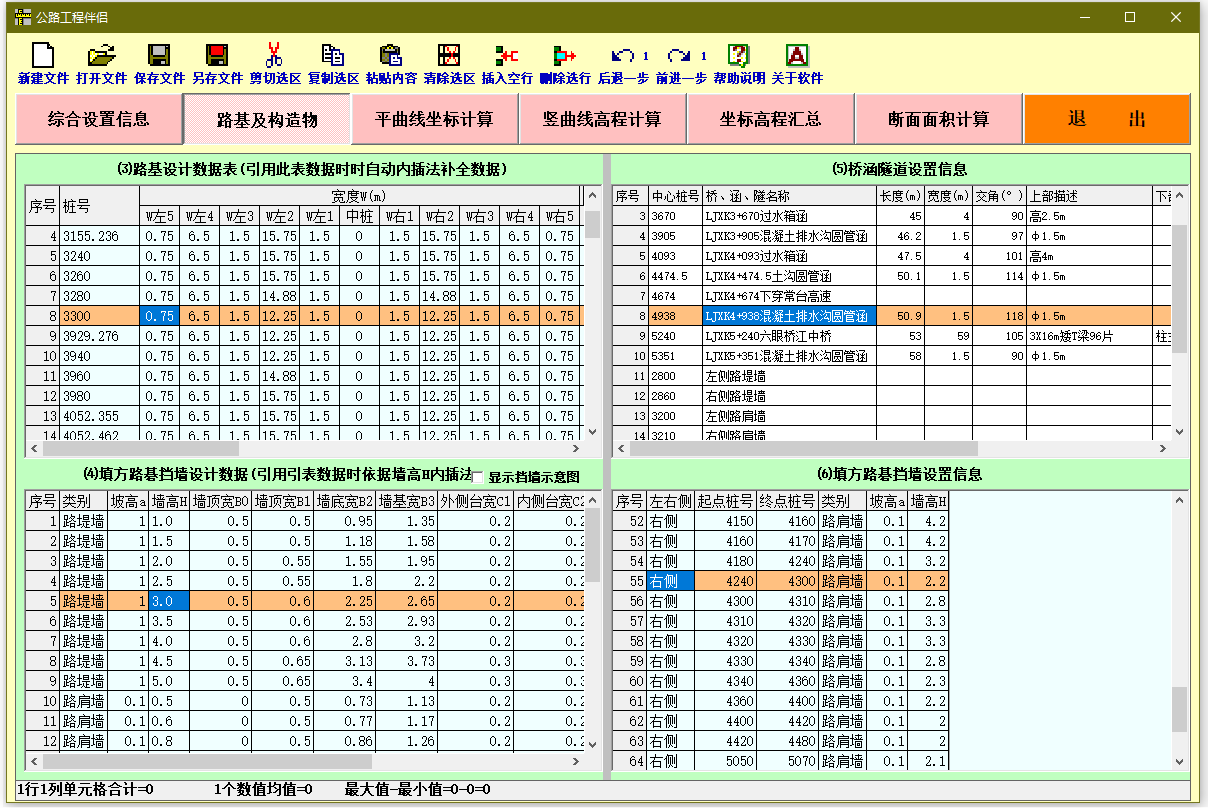

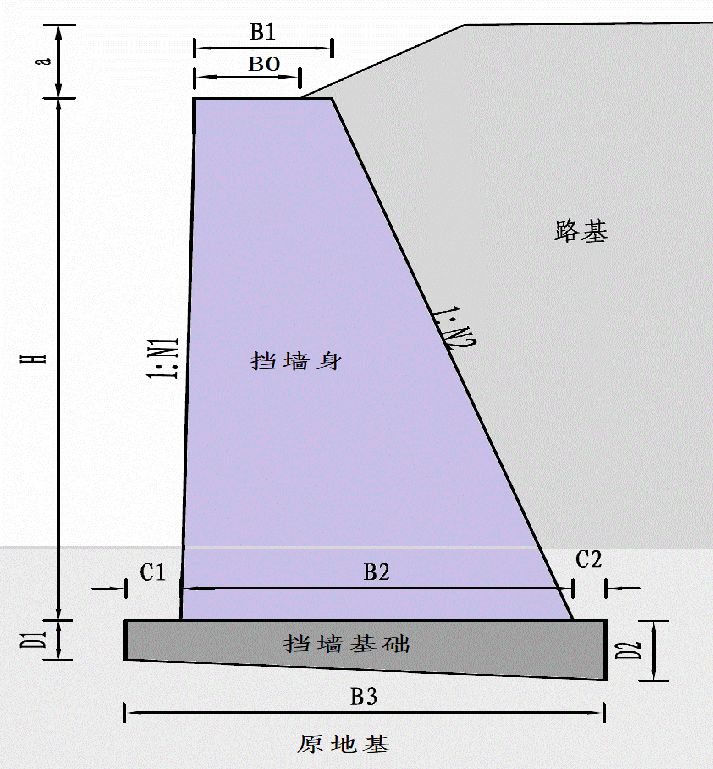

路基及构造物界面：需要依据设计填写或不填
平曲线坐标计算界面：
1、界面介绍：上面是平曲线基础数据输入窗口，左下是计算结果显示窗口，右下是线型预览窗口，中间是可以移动的分界线，用来调整上下两部分的大小。当光标在左下和右下窗口之间移动时，其窗口宽度会相应变化，以适应显示需要；
2、基础数据输入界面：
①表中起点桩号、方位角α、线段长L、转角方向±、转角大小β、回旋参数A、起点半径R1、终点半径R2、线段类型、测量断链、已知
坐标X、已知坐标Y需要如实填写，后面的计算坐标X、Y、坐标偏差dx、dy不需要填写，当执行计算时软件会自动填充；
②对于直线转角、回旋参数、 起点半径、终点半径均可空；对于圆曲线回旋参数可空,起点半径=终点半径； 对于缓和曲线则如实填写即可；
③测量断链：长链用“+”号数值表示，短链用“-”号数值表示；
④已知坐标X、已知坐标Y：是指线段起点的 坐标；
⑤录入数据时，如果自动推算单元格]有效，你会发现有好多还未填写的空的数据项可以自动填充；
3、计算结果显示窗口：该窗口中会显示桩号、中桩坐标X、Y、左边宽Bz、左边坐标Xz、Yz、右边宽By、右边坐标Xy、Yy、方位角及备注，其中左右边宽度可以修改，如果[设置]菜单中的[自动推算单元格]有效，同时左右边桩
坐标也会自动重新计算。（建议宽度填写时先去除自动推算功能，只填写宽度变化处的数值，然后再加上自动功能，空白的格内就会自动填上满意的结果）；
4、预览窗口：预览平曲线时，同时会在图中指示出桩号、方位。图形的横向、纵向比例一致。

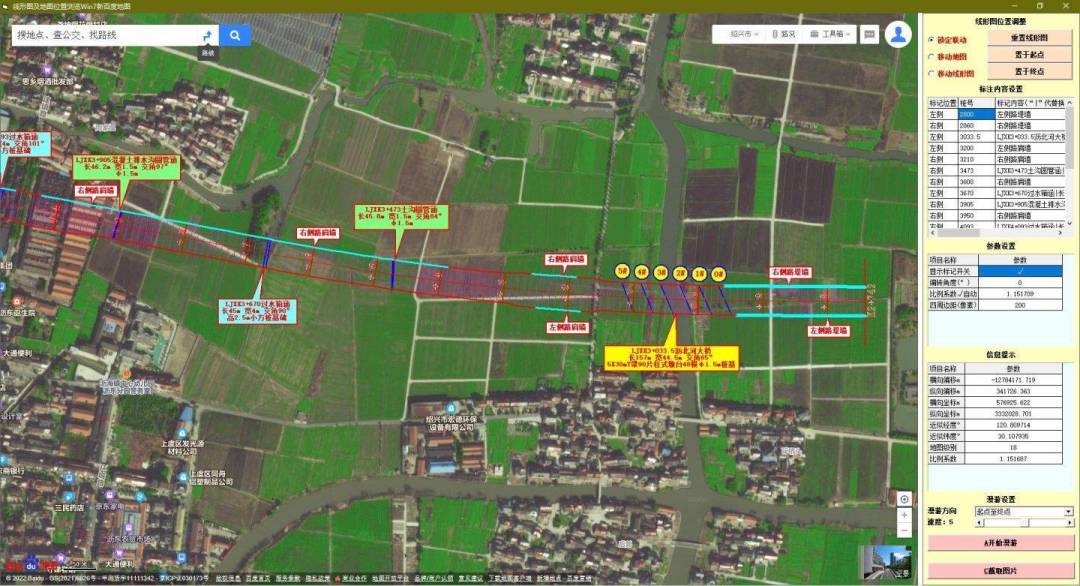

5、百度地图中预览时要进行一次手动线形与地图位置校正，即通过移动地图或移动线形图使两者准确定位，然后锁定联动。因为不知道你用的坐标系与百度坐标系之间对应关系，您要至少知道线形上的一个点在百度地图上位置，手动进行对准实现再者准确结合。

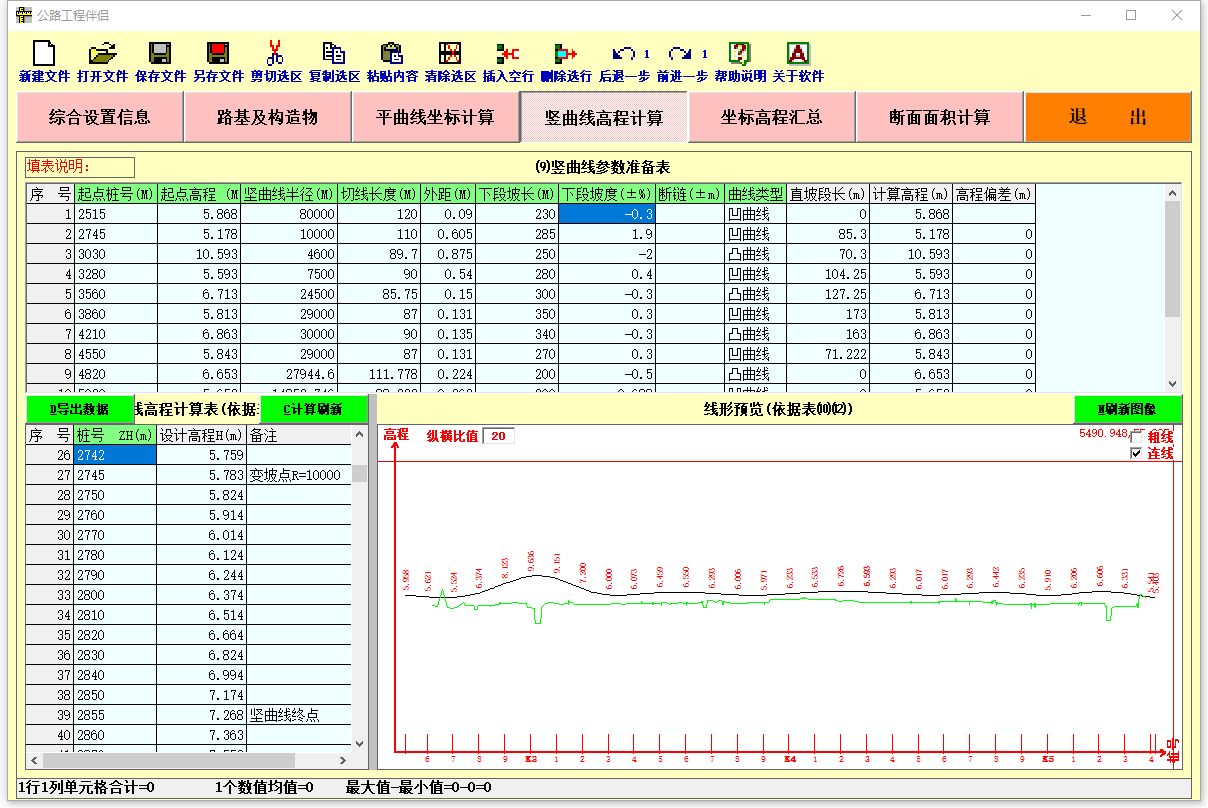

竖曲线高程计算界面：
1、界面介绍：上面是平曲线基础数据输入窗口，左下是计算结果显示窗口，右下是线型预览窗口，中间是可以移动的分界线，用来调整上下两部分的大小。当光标在左下和右下窗口之间移动时，其窗口宽度会相应变化，以适应显示需要；
2、基础数据输入界面：
①表中起点桩号、起点高程、坚曲线半径、切线长度、外距、下段坡长、下段坡度、断链每一项都需要如实填写；
②测量断链：长链用“+”号数值表示，短链用“-”号数值表示；
③录入数据时，如果[自动推算单元格]有效，你会发现有好多还未填写的空的数据项可以自动填充；
3、计算结果显示窗口：该窗口中会显示桩号、中桩高程、左边宽Bz、横坡iz、左边高程Hz、右边宽By、横坡iy、右边高程Hy、及备注，其中左右边宽度及横坡度可以修改，如果[设置]菜单中的[自动推算单元格]有效，同时左右边桩
坐标也会自动重新计算。（建议宽度、横坡度填写时先去除自动推算功能，只填写宽度、横坡度变化处的数值，然后再加上自动功能，空白的格内就会自动填上满意的结果）；
4、预览窗口：预览竖曲线时，同时会在图中指示出桩号、高程。此时纵向高程的显示比例是横向里程的20倍，为的是放大高差。

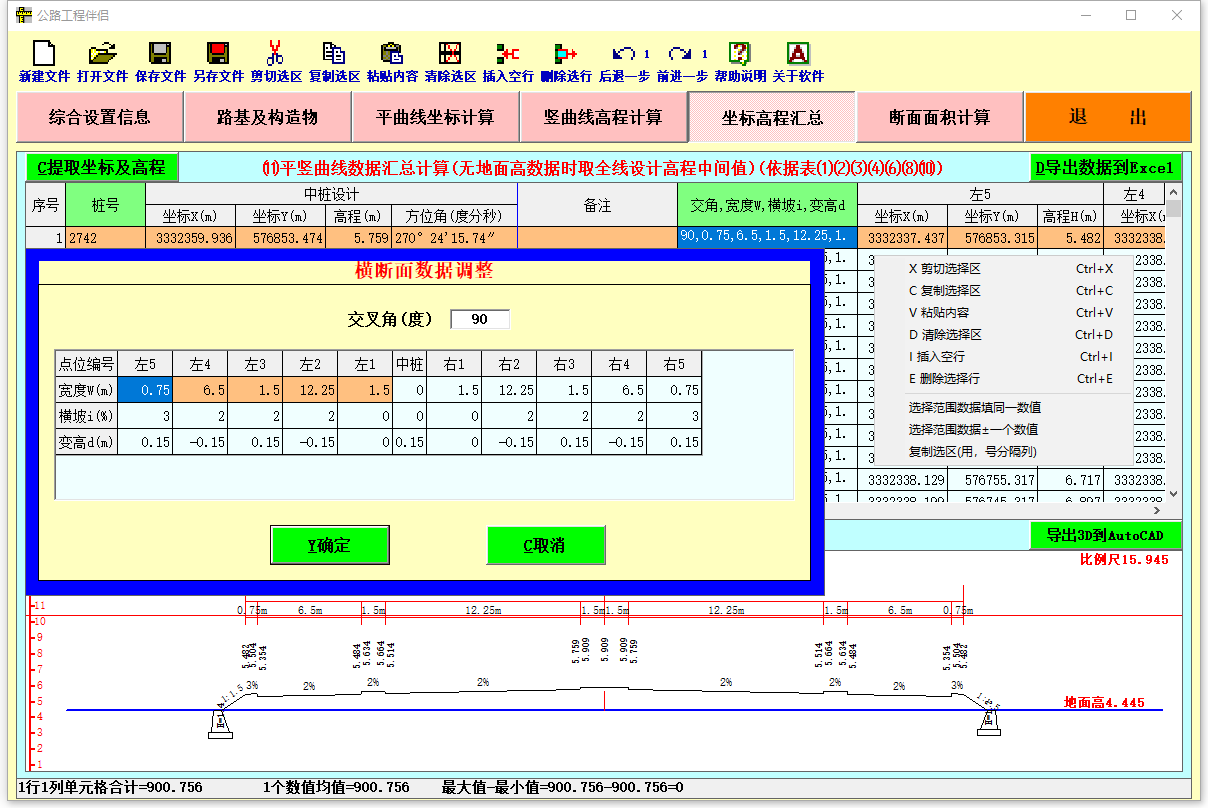

坐标高程汇总界面：
1、当你执行汇总刷新功能后,本软件会将前面已经计算完成的平曲线计算结果及竖曲线高程计算结果进行汇总。汇总后的内容导出后是可以用Excel等软件直接调用并打印输出；
2、横断面数据调整可用来计算非标准断面，且可计算非正交桥梁等构造物桩基础等坐标及高程；

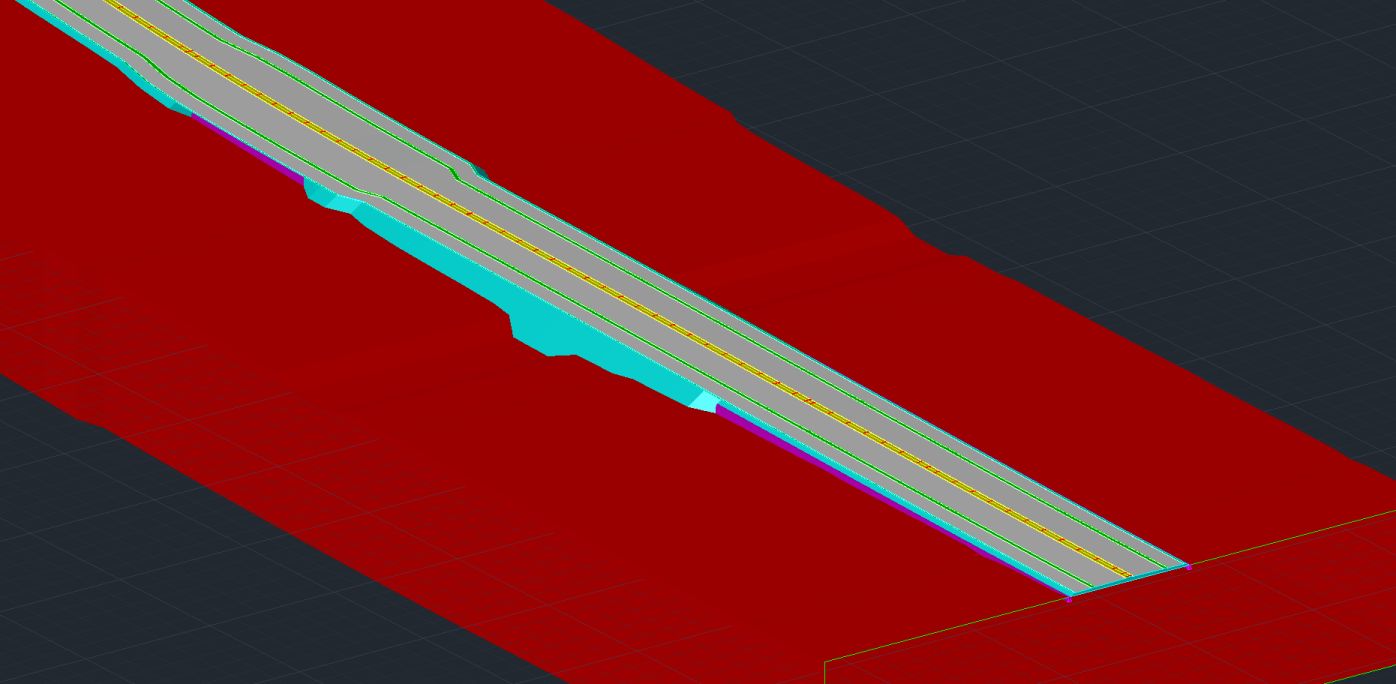

3、导出3D到AutoCAD有三种形式三维图形，标有桩号，且坐标、高程都是真实准确数据，可有填方挡墙，第三种形式相当于自动曲面建模了（坐标原点一般非0点，为方便显示会将原点定在最小坐标整公里数处）。
断面面积计算界面：
1、地面标高数据需要手动填写；
2、提取所需数据同时会计算出面积等相关数据；
3、导出到CAD并排版，可以排成A3或A4纸，且同时自动计算复核已经计算出的面积等数据。
关于
本软件是作者从前闲暇时所做，现在又把它拿出来改进一下，奉献给各位，希望能给您的工作带来方便。
本软件虽经初步测试，但疏漏难免，欢迎批评指正。
我的网址：http://www.agrj.com/，邮件地址: lrgzfl@163.com
辽宁鞍山 李荣广
2022年4月20日
